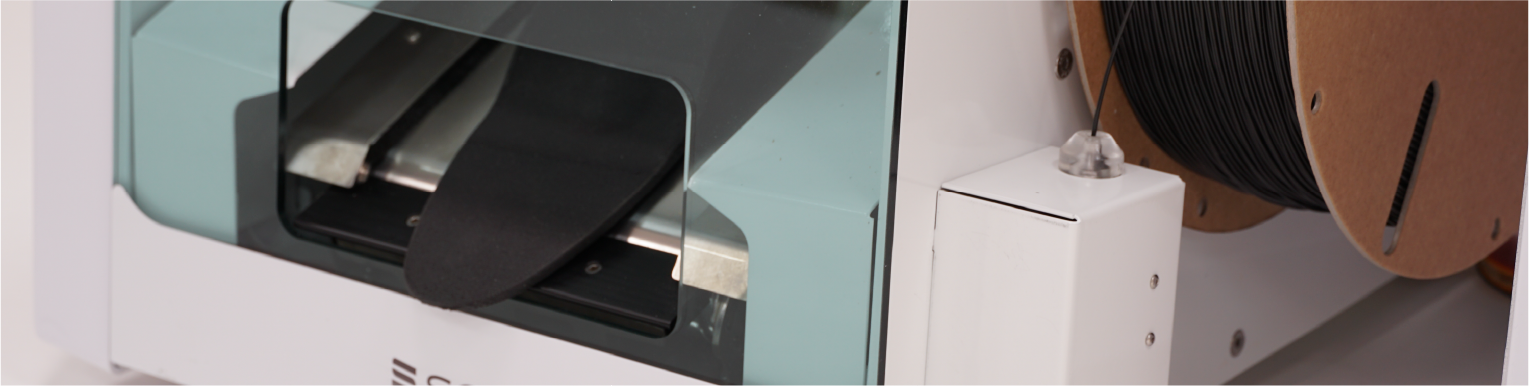

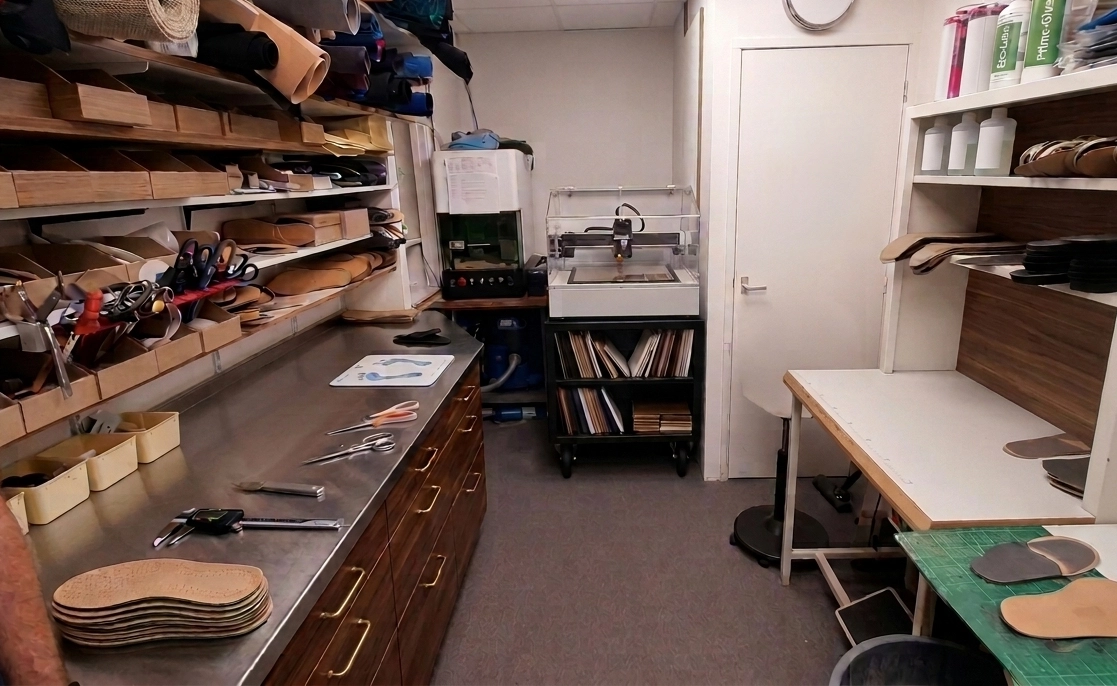

Dit is typisch zo’n product waarvan je niet begrijpt dat het nog niet eerder bestond. Podoprinter is een bedrijf dat 3D printers ontwikkeld voor het printen van orthopedische zolen. Ze gebruiken hiervoor een TPU dat 1000x langer meegaat dan een bestaande leren inlegzool. De eerste versie van hun printer was groot, zwaar, productietechnisch complex en paste niet altijd in de werkplaats van een orthopeed. Lencon werd gevraagd om een compact, praktisch en goedkoop design te ontwikkelen.
Door te kiezen voor 3D printen kan een orthopeed zijn afval en opslag van de werkplaats reduceren tot nihil. Daarnaast wordt de levertijd van een set inlegzooltjes verkort van 2 werkdagen naar 20 minuten. De klant kan ze na de afspraak gelijk meenemen.

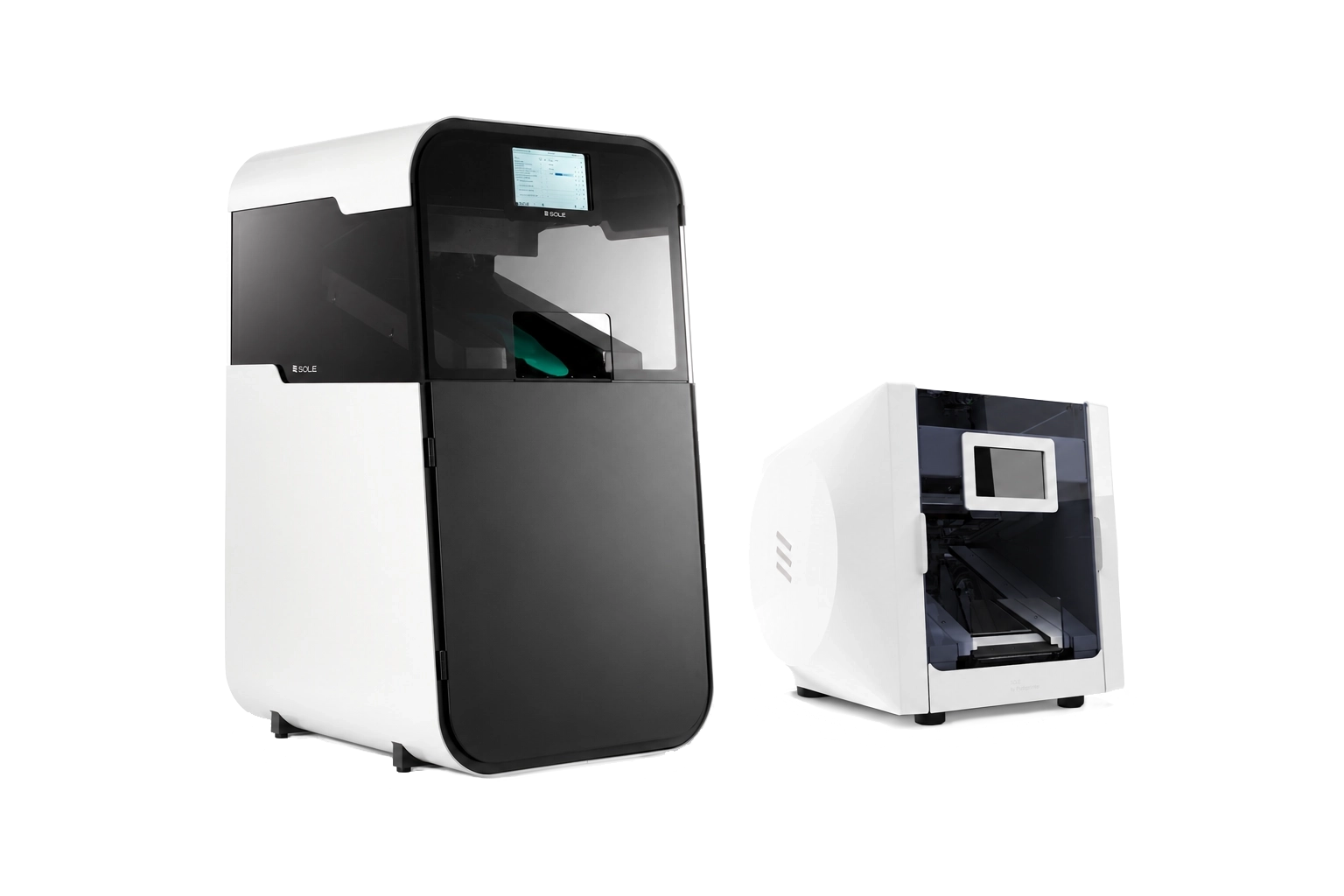

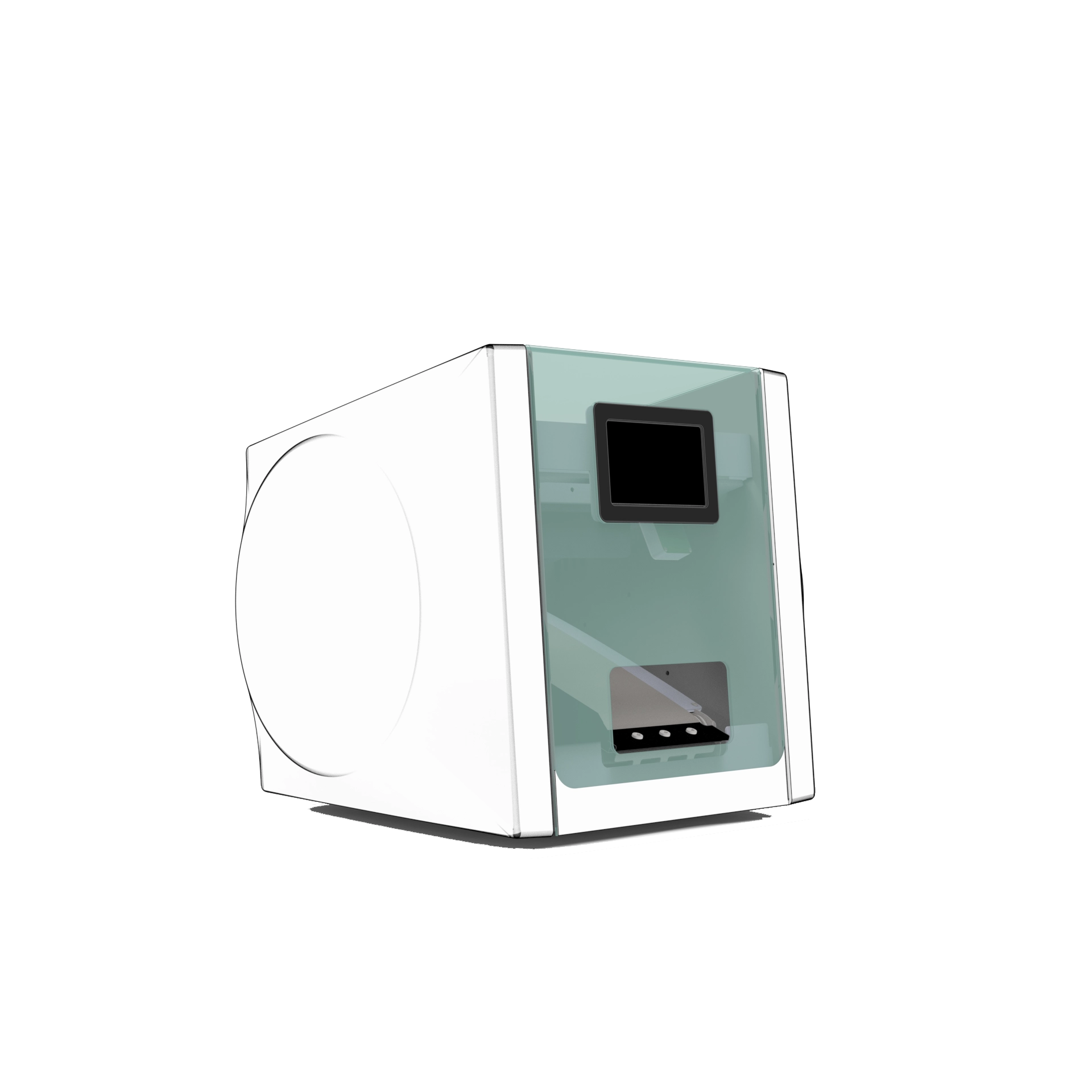

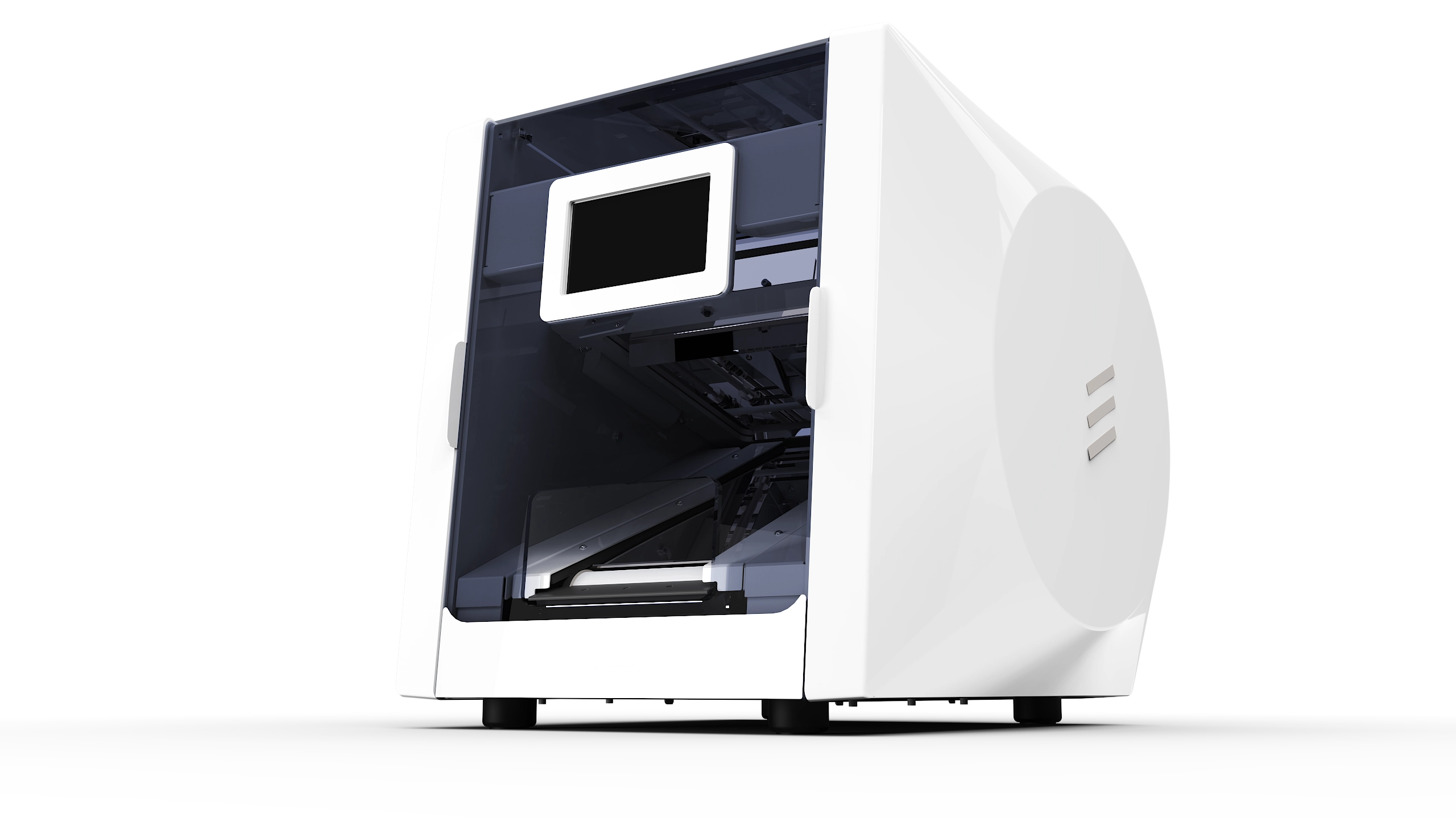

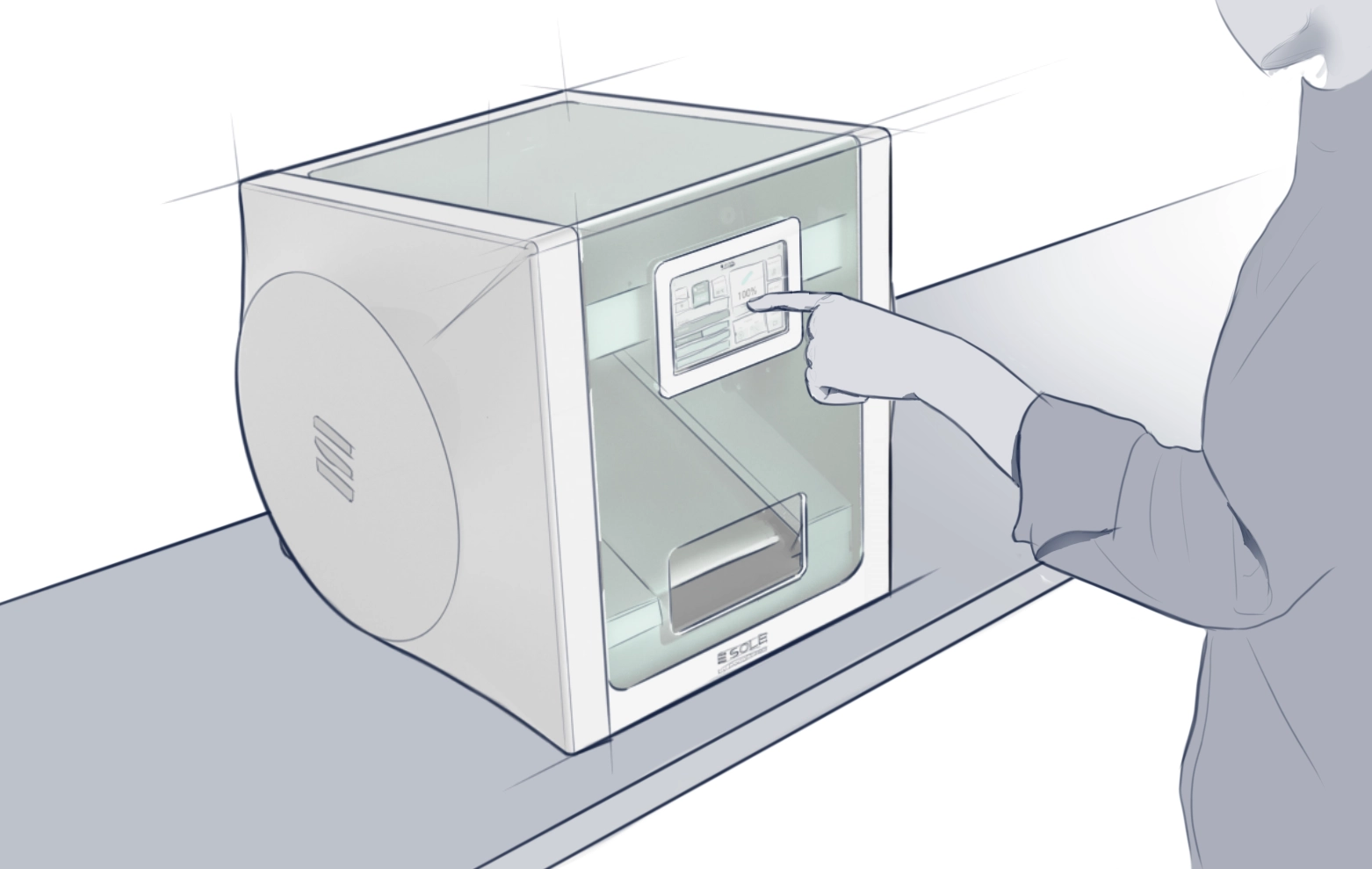

Om de logistiek te vereenvoudigen wilde Podoprinter een ontwerp met veel minder onderdelen en zonder lasverbindingen. Daarnaast moest het formaat compacter en op zijn minst twee keer zo laag worden.
Lencon koos voor een lock-systeem met schroefverbindingen in plaatmateriaal, waardoor metaal zetwerk of lassen niet meer nodig was. De assemblage werd zo een stuk eenvoudiger en goedkoper.

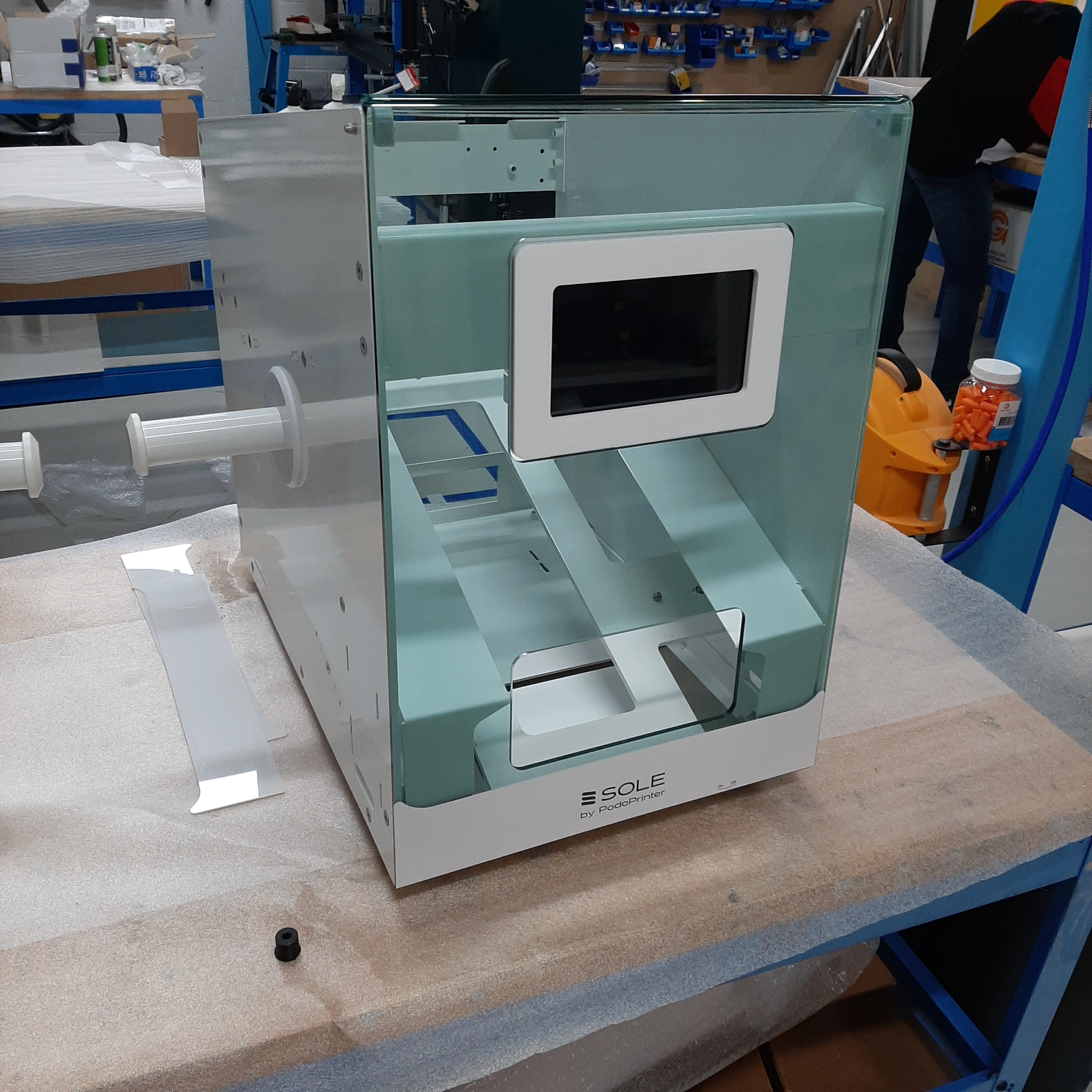

Het eerste prototype was ook direct een echt werkende 3D printer. De demonstratie in oktober 2023 op een medische beurs trok veel bekijks en vormde direct een mooie praktijktest.

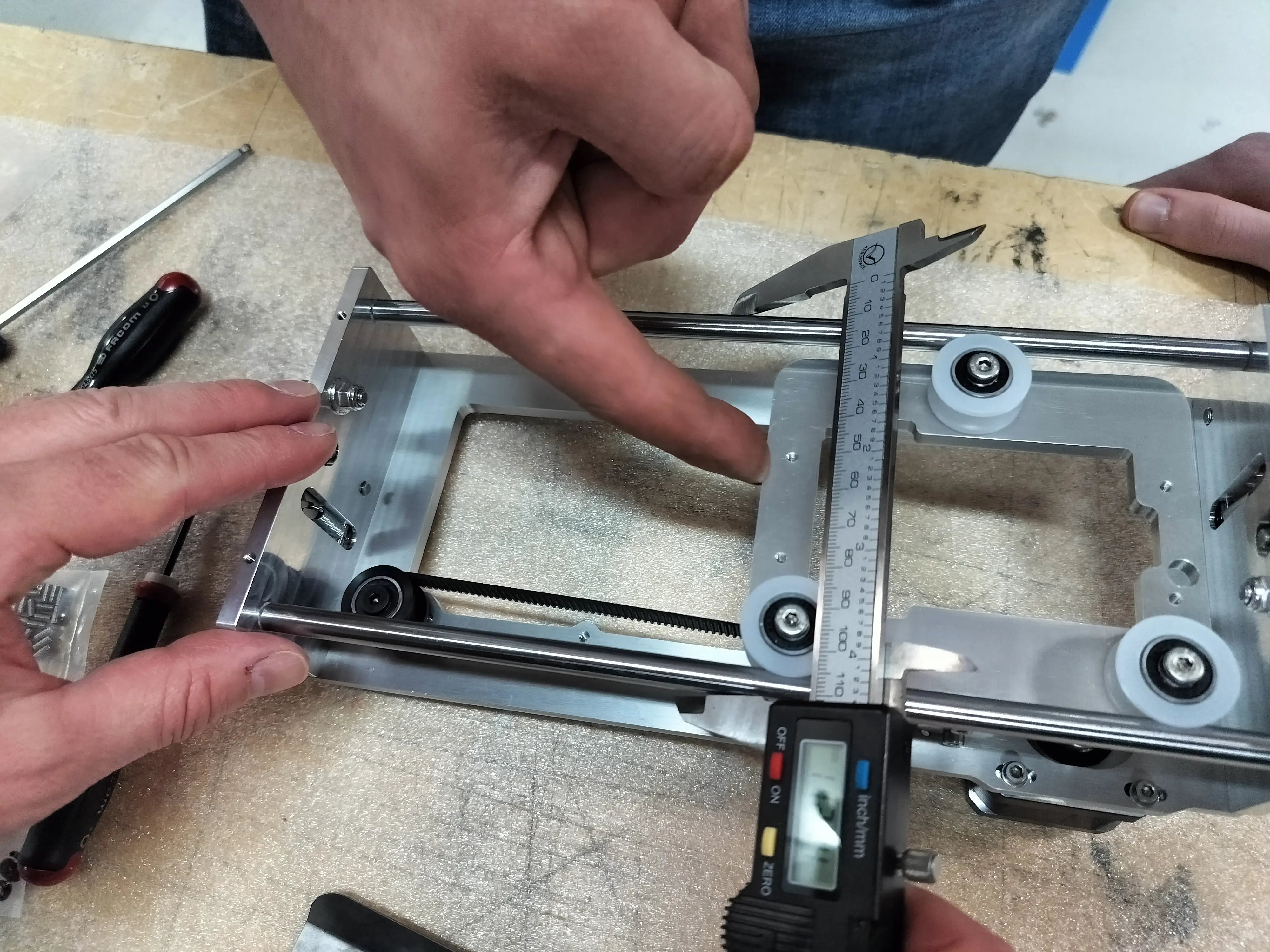

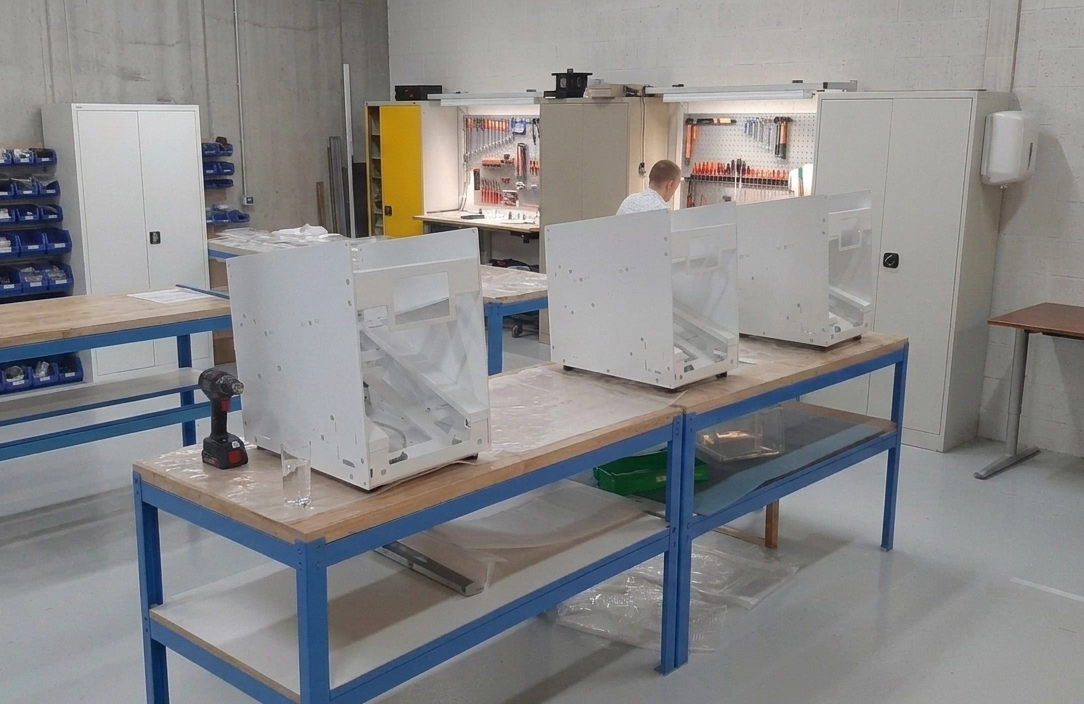

In latere stadia waren meerdere momenten waarbij we met prototypes zicht bleven houden op het eindresultaat. Validatie was in die fases van belang.
Belangrijk voor Podoprinter was dat alle technische componenten zonder gereedschap en met slechts twee handelingen verwijderd moesten kunnen worden. Dit om de service ter plekke te vergroten. Een klant zou dit zelf moeten kunnen doen.

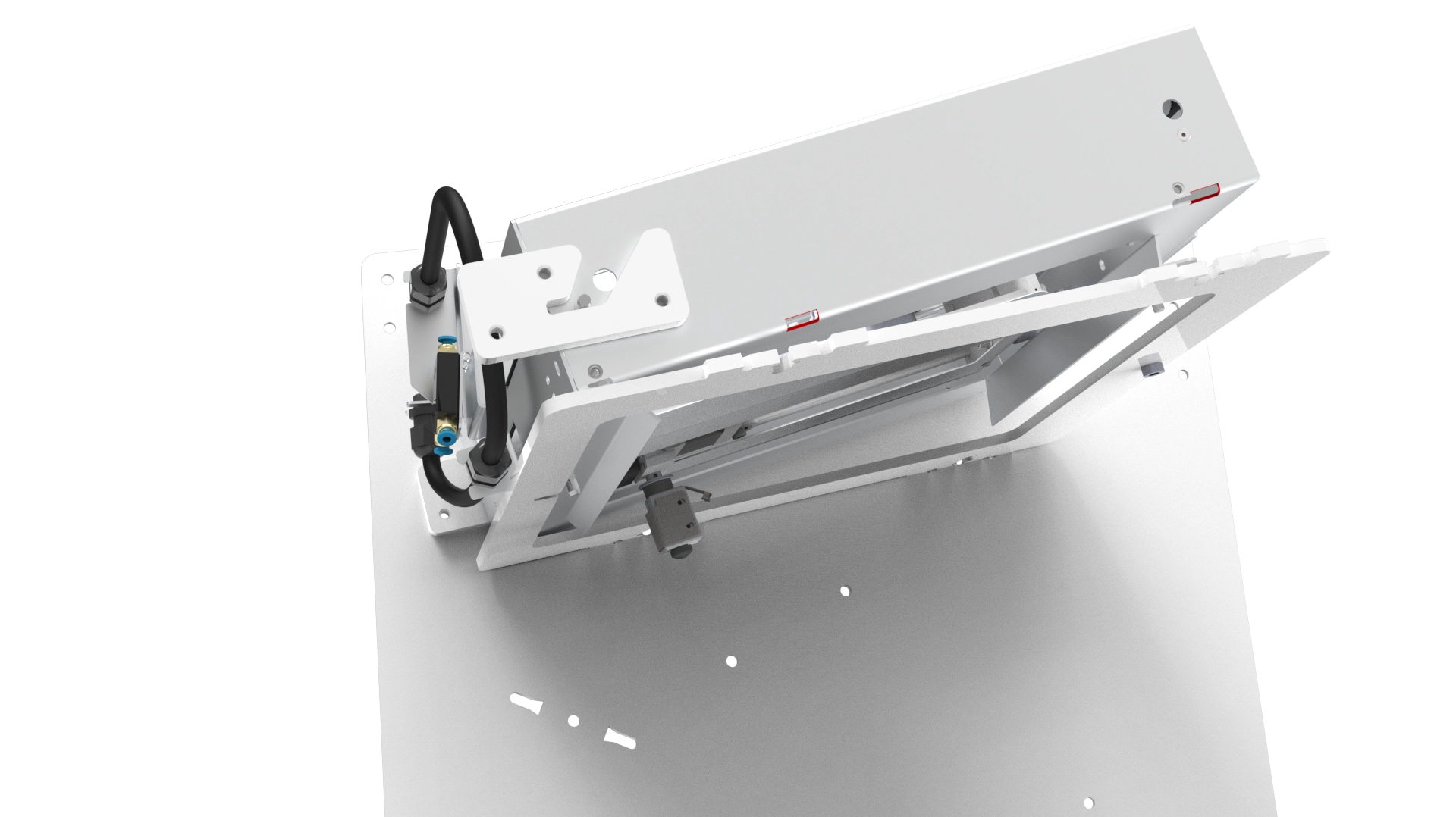

Daarom werd er gekozen voor een stijf frame dat als skelet dient voor alle techniek. Hierbij werd gebruik gemaakt van vernuftige positionering en koppelingen.

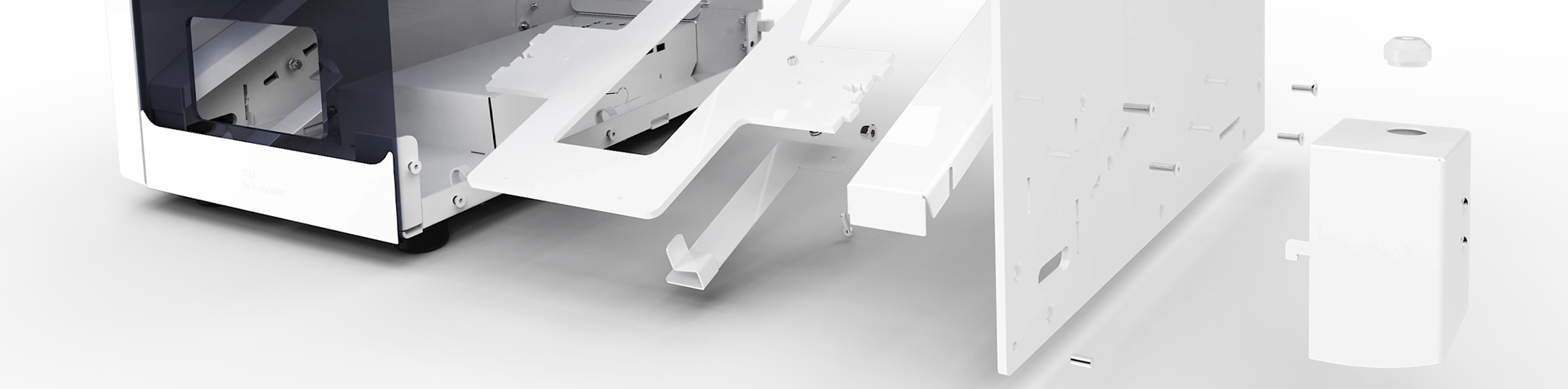

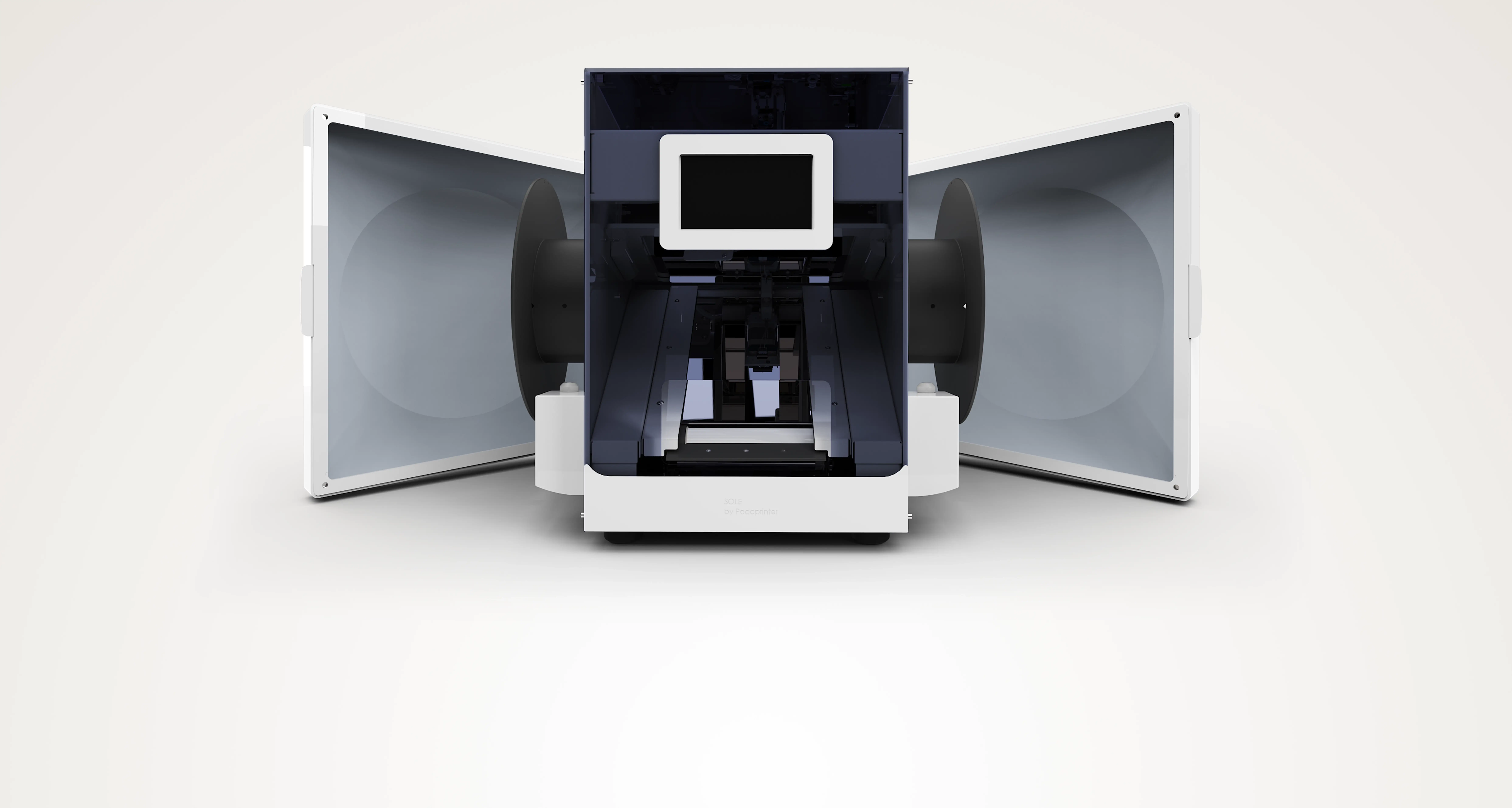

Uiteindelijk bestond de machine uit 4 technische units: de gantry om mee te 3D printen. De belt, om continu mee te kunnen printen. De elektronica en de units voor draadinvoer. Allemaal met een eenvoudige handeling uit het apparaat te halen.
